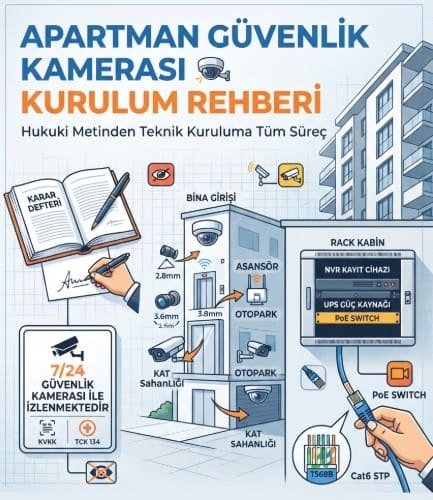

Apartman ortak alanlarına güvenlik kamerası altyapısı kurmak, piyasadan rastgele kamera satın alıp bina girişine vidalamaktan ibaret değildir. Yanlış kablolama asansör motoru çalıştığı anda parazite yol açar; yanlış kamera açısı komşular arasında TCK 134 kapsamında ceza davaları doğurur; yetersiz kayıt donanımı ise ilk elektrik dalgalanmasında tüm sistemi kullanılmaz hale getirir. Bu rehber; karar defterine yazılacak resmi metinden dikey zayıf akım şaftındaki kablo gerilimine, PoE bütçesinden NVR yetkilendirmelerine kadar tüm süreci teknik karmaşadan arındırılmış, uygulanabilir saha adımlarıyla ele alır.
1. Aşama: Karar Defteri Prosedürü ve KVKK Sınırlarının Belirlenmesi
Yönetici olarak kat malikleri kurulunu toplamadan ve resmi karar almadan tek başınıza kamera sistemi kuramazsınız. Kat Mülkiyeti Kanunu (KMK) Madde 42 kapsamında güvenlik kamerası montajı "faydalı yenilik ve ilave" sınıfına girer. Kat Malikleri Kurulu'nda hem sayı hem de arsa payı çoğunluğu sağlanmadan yapılan harcamalar mahkemeden döner; toplanan aidatlara itiraz edilir ve faturalar yöneticinin şahsi sorumluluğunda kalır.
📋 KMK Madde 42 Uyarınca Alınması Gereken Karar Metni Örneği
Genel kurulda veya olağanüstü toplantıda apartman karar defterine aşağıdaki taslağı doldurarak kat maliklerinin ıslak imzasını alın:
• Karar Numarası: 202X / ...
• Toplantı Tarihi: Gün / Ay / Yıl
• Gündem Maddesi: Blok Ortak Alanlarına Güvenlik Kamera Sistemi Kurulması
Alınan Karar: Blok sakinlerinin can ve mal güvenliğinin temini amacıyla ortak kullanım alanlarına (bina girişi, sığınak, otopark, yangın merdiveni, çevre bahçe) toplam [Kamera Sayısı] adet IP kamera ve 1 adet NVR kayıt cihazından oluşan güvenlik sistemi kurulmasına; sistemin Cat6 kablolama altyapısıyla tesis edilmesine; sistem maliyetinin bağımsız bölüm başına [Tutar] TL olarak toplanmasına; daire mahremiyetini ihlal edecek açıların körlenmesine ve bina girişine KVKK uyarınca bilgilendirme tabelası asılmasına kat malikleri kurulunca oy çokluğu / oy birliği ile karar verilmiştir.
⚖️ Daire Kapıları ve Kör Noktalar: TCK 134 Kapsamında İhlal Riskleri
Kameraların montaj açısı doğrudan ceza hukuku kapsamındadır. TCK 134 (Özel Hayatın Gizliliğini İhlal) ve 6698 Sayılı Kişisel Verilerin Korunması Kanunu (KVKK) gereğince, lens açısı hiçbir kat malikinin daire kapısının içini, ayakkabılığını veya giriş eşiğini doğrudan görmemelidir.
- Lensleri yalnızca ortak kat sahanlığına, asansör çağrı butonuna ve merdiven kollarına doğrultun.
- Daire kapısının zorunlu olarak kadraja girdiği dar koridorlarda, kayıt cihazının menüsündeki Mahremiyet Maskeleme (Privacy Masking) özelliğini kullanarak kapı alanını ekranda siyah bir kutu ile kalıcı olarak kapatın.
- Dış kapı girişine ve asansör önlerine; bina yönetiminin unvanını ve iletişim numarasını içeren, herkesin görebileceği büyüklükte bir "Bu bina 7/24 güvenlik kamerası ile izlenmektedir" uyarı levhası asın.
2. Aşama: Apartman Mimarisine Göre Kamera Topolojisi ve Lens Hesabı
Bina genelinde tek tip kamera ve lens kullanmayın. Dar koridorda geniş açılı lens görüntüyü bükerken, geniş otoparkta dar açılı lens kör noktalar oluşturur. Apartman genelindeki ideal hat planı şu hiyerarşide dağıtılmalıdır:
- Sistem Merkezi (Yönetim Katı / Sığınak): 19 inç Kilitli Rack Kabin içinde toplanan NVR Kayıt Cihazı ve Kesintisiz Güç Kaynağı (UPS).
- Dikey Dağıtım Hattı (Bina Şaftı): Her kata inen Cat6 STP zırhlı kablolar üzerinden:
- Kat Sahanlıkları: 2.8 mm Lensli Sabit Dome Kameralar (IK10 Darbe Dayanımlı).
- Yangın Merdivenleri: 3.6 mm Lensli Dış Ortam Kameralar.
- Yatay Dağıtım Hattı (Zemin Kat ve Dış Alanlar): PoE Switch üzerinden ayrılan bağımsız hatlarla:
- Bina Ana Girişi: 2.8 mm Geniş Açılı, Işık Dengelemeli (WDR) Dome Kamera.
- Açık / Kapalı Otopark: 6 mm Odak Uzaklıklı, Gece Görüşlü Bullet Kamera.
📐 Giriş Kapısı ve Otoparkta Lens Farkı: 2.8 mm mi, 3.6 mm mi?
| Kullanım Alanı | Önerilen Lens | Görüş Açısı | Kamera Tipi | Özellik |
|---|---|---|---|---|
| Bina Girişi ve Turnikeler | 2.8 mm Geniş Açı | 103°–108° yatay | IK10 Vandal-Proof Sabit Dome | Geniş açı, hem yüz hem paket görünümü |
| Otopark ve Bahçe Duvarları | 3.6 mm / 6 mm Koridor Lens | 80° (3.6mm) / 50° (6mm) | IP67 Bullet Kamera | Uzun mesafe, plaka okuma, hava şartları direnci |
Bina Girişi ve Turnikeler (2.8 mm Geniş Açı Lens): Yaklaşık 103°–108° yatay görüş açısı sunar. Giriş kapısına 2.5–3 metre mesafedeki tavan noktalarına yerleştirilir. Geniş açısı sayesinde odaya giren kişinin hem yüzünü hem de taşıdığı paket veya eşyaları tek kadrajda gösterir. Ortak sahanlıklarda tavana monte edilen ve elle müdahaleye dayanıklı IK10 Vandal-Proof Sabit Dome Kamera tercih edin.
Otopark ve Bahçe Duvarları (3.6 mm / 6 mm Koridor Lens): 3.6 mm lens yaklaşık 80°, 6 mm lens ise 50° odak açısı verir. Uzun araç geçiş yollarında 2.8 mm kullanılırsa araçlar uzakta kalır ve görüntü büyütüldüğünde piksellenir. Araçların giriş yaptığı arterlere 3.6 mm veya 6 mm odak uzaklığına sahip, yağmura ve toza dayanıklı IP67 Bullet Kamera konumlandırın.
🚗 Plaka Okuma ve Gece Görüşünde WDR (120dB) Gereksinimi
Otopark girişine standart bir kamera yerleştirildiğinde, gece saatlerinde aracın far ışığı doğrudan lensin içine girer. Basit ışık dengeleme özellikleri bu parlamayı bastıramaz ve araç plakası tamamen beyaz bir ışık lekesi olarak kaydedilir. Plakayı ve sürücünün yüzünü netleştirmek için True WDR (en az 120dB) destekli kameralar seçilmelidir. True WDR teknolojisi, anlık olarak hem aşırı ışıklı hem de karanlık bölgeleri ayrı ayrı pozlayıp birleştirir; far ışığını bastırarak plaka üzerindeki harf ve rakamları okunur hale getirir.
3. Aşama: Dikey Şaft, Asansör ve Ortak Alan Kablolama Standartları
Bina içi güvenlik kamera altyapısında analog AHD ve dijital IP sistemler arasındaki temel farklar şu şekildedir:
| Karşılaştırma Kriteri | AHD Analog Kamera (Koaksiyel) | IP Kamera (Cat6 PoE) |
|---|---|---|
| Maksimum Verimli Mesafe | 100-150 m (RG59 kabloyla, voltaj düşümü riski yüksektir) | 90 m standart, menzil artırıcıyla 250 m |
| Kablo Karmaşası | Her kamera için ayrı koaksiyel ve elektrik kablosu çekilir | Tek bir Cat6 kablo hem görüntüyü hem elektriği taşır |
| Görüntüde Parazit Riski | Yüksektir (Asansör motoru ve ana panodan anında etkilenir) | Sıfırdır (Veri dijital paketlerle taşınır, manyetik alandan etkilenmez) |
| Ömür ve Genişletilebilirlik | Düşüktür (Sisteme yeni kamera eklemek için sıfırdan hat gerekir) | Yüksektir (Araya küçük bir switch eklenerek hat çoğaltılabilir) |
| Uygun Olduğu Alan | 4-6 kameralı, asansörsüz ve tek bloklu eski binalar | Çok katlı, asansörlü ve otoparklı tüm modern apartmanlar |
🔌 Zayıf Akım Şaftından Cat6 STP Kablo Çekerken EMI İzolasyonu
Dikey tesisat şaftları, binanın ana elektrik kablolarıyla zayıf akım hatlarının yan yana bulunduğu riskli alanlardır.
1. Doğru Kablo Seçimi: Şaft içi hatlarda korumasız standart UTP kablo kullanmayın. Elektrik parazitini engellemek için dışı alüminyum folyo kaplı 23 AWG 100% Bakır Cat6 STP kablo çekin.
2. Kanal Koruması: Kabloları şaftta boşlukta sarkıtmayın; alev iletmeyen spiral boru veya kablo tavası içinden geçirin.
3. Kablo Ağırlık Dağılımı: Kabloların kendi ağırlığıyla aşağı çekilip içindeki bakır damarların kopmaması için her 3 katta bir kablo demetini kelepçelerle ana beton kirişlere sabitleyin.
4. Konnektör Çakım Standardı: RJ45 uçlarını dünya standardı olan T568B dizilimine göre sonlandırın: Turuncu-Beyaz, Turuncu, Yeşil-Beyaz, Mavi, Mavi-Beyaz, Yeşil, Kahverengi-Beyaz, Kahverengi.
Kablo ucunu soyarken dış koruyucu kılıfı 2 santimetreden fazla açmayın; çiftlerin bükümünü gereğinden fazla dağıtırsanız veri hattında sinyal kaybı yaşanır ve kameranın aktarım hızı düşer.
📡 Asansör Kabini İçin Wireless Bridge (Kablosuz Aktarıcı) Kurulumu
Asansör kuyu boşluğuna yukarıdan aşağıya standart internet kablosu sarkıtmayın. Asansör kabininin sürekli aşağı-yukarı hareketi, birkaç ay içinde hareketli kabloyu yıpratır ve görüntüde donmalara yol açar.
Bu sorunu çözmek için kablosuz köprü mimarisi uygulanır:
- Verici Cihaz: Asansör makine dairesinin zeminine (veya kuyu tavanına) 5.8 GHz frekansında çalışan bir adet Kablosuz Ağ Köprüsü (Wireless Bridge AP) monte edilerek bina ağına bağlanır.
- Alıcı Cihaz: Eşlenik olan alıcı cihaz, doğrudan hareket eden asansör kabininin tavanına yerleştirilir ve tavan vericisiyle tam karşı karşıya bakacak şekilde hizalanır.
- Kamera Bağlantısı: Kabin üstündeki alıcıdan çıkan kısa ve sabit Cat6 kablosu, kabin içerisindeki geniş açılı dome kameraya bağlanır. Böylece fiziksel bir kablo sürtünmesi veya kopması olmadan görüntü doğrudan kayıt cihazına aktarılır.
4. Aşama: Donanım Mimarisi: PoE Switch ve NVR İstasyonu Kurulumu
Tüm kabloların buluştuğu nokta binanın güvenlik kalbidir. Kayıt cihazı ve elektrik dağıtımını plansız kurarsanız voltaj sıçramalarında diskler kilitlenir.
💾 8 ve 16 Kanallı Sistemlerde Depolama (HDD) Hesabı
Apartman sistemlerinde eski nesil H.264 yerine, görüntü kalitesini bozmadan veri boyutunu yarı yarıya indiren H.265+ video sıkıştırma formatını seçin.
Gereken disk kapasitesini belirlemek için şu pratik adımları uygulayın:
- Adım 1: Kamera başına harcanan günlük alanı belirleyin. (Örneğin: 1080p Full HD çözünürlükte, H.265+ formatında ve saniyede 15 kare hızında çalışan bir kamera günde yaklaşık 11 GB veri üretir.)
- Adım 2: Bu değeri kameranın sayısı ve istenen kayıt günüyle çarpın. 8 Kamera × 11 GB × 30 Gün = Yaklaşık 2.640 GB (yani 2.6 TB net alan).
- Adım 3: Fabrika toleransı ve ek güvenlik payını ekleyin. 8 kameralı bir sistemin 30 günlük yasal sınır boyunca kesintisiz kayıt tutabilmesi için en az 4 TB Güvenlik Diski takılmalıdır.
Standart masaüstü bilgisayar disklerini (Desktop HDD) asla güvenlik sistemine takmayın. Masaüstü diskleri günde 8 saat çalışmaya göre tasarlanmıştır; NVR cihazında 7 gün 24 saat kesintisiz yazma yüküne dayanamaz ve 6-8 ay içinde veri sektörlerini yakar. Yalnızca bu iş için üretilmiş WD Purple veya Seagate SkyHawk gibi güvenlik sınıfı (Surveillance) diskler kullanın.
🔒 Kilitli Rack Kabin, UPS ve Yangın Güvenliği Standartları
- Kilitli Kabin Zorunluluğu: Kayıt cihazını yönetici dairesine veya açıkta bir masa üzerine koymayın. Ortak sığınakta veya asansör dairesinde duvara monte edilmiş 19 inç boyutunda, 4U veya 6U Çift Kilitli Rack Kabin içine yerleştirin. Cihaz anahtarı sadece bina yöneticisinde bulunmalıdır.
- PoE Switch Güç Kapasitesi: Switch seçerken sadece port sayısına bakmayın. Cihazın arkasında yazan toplam güç bütçesini (Power Budget) kontrol edin. Kamera başına en az 15.4 Watt enerji düşmelidir. 8 kameralı bir binada switch'in gerçek çıkış gücü en az 120 Watt olmalıdır.
- Kesintisiz Güç Kaynağı (UPS): Ana şebeke dalgalanmalarında disklerin yanmaması ve kötü niyetli elektrik kesintilerinde kaydın sürmesi için kabin içine 1 kVA Online UPS bağlayın. "Line-Interactive" modeller yerine mutlaka şebeke elektriğini sürekli süzerek saf sinüs dalgaya çeviren "Online UPS" tercih edin.
5. Aşama: Yazılım Yapılandırması, Port Ayarları ve İzleme İzinleri
Cihaz montajı tamamlandıktan sonra cihazın arkasında yazan fabrika giriş şifresini hemen değiştirin. Büyük harf, küçük harf, rakam ve özel işaret barındıran en az 10 basamaklı yeni bir yönetici şifresi belirleyin.
📱 P2P Karekod ve Statik IP ile Mobil Kurulum
Mobil telefonlardan binayı canlı izlemek için iki farklı yöntem kullanılabilir:
- P2P Bulut Sistemi (Karekod ile Kurulum): Modem üzerinden karmaşık port yönlendirmeleri yapmayı gerektirmez. Kayıt cihazının arayüzünden P2P menüsü açılır. Sakinlerin telefonuna üreticinin resmi uygulaması indirilir ve cihaz ekranındaki QR karekod okutularak sisteme saniyeler içinde erişim sağlanır.
- Statik IP ile Güvenli Kurulum: İnternet servis sağlayıcınızdan apartman adına sabit bir IP adresi temin edilir. Modem arayüzünden NVR cihazının yerel IP adresine bağlı görüntü aktarım portları dışarı açılır. Statik IP, genel bulut sunucularındaki yoğunluklardan etkilenmez ve çok daha akıcı bir canlı izleme sağlar.
👥 Sakinler İçin Sadece Canlı İzleme (Playback Kısıtlaması) Tanımlama
Apartman sakinlerine kayıt cihazının tam yetkili ana yönetici (Admin) şifresini vermeyin. Sakinlerin geçmiş kayıtları (Playback) geriye dönük incelemesi komşuluk ilişkilerini zedeler ve KVKK'ya göre suç teşkil eder.
• Yetki Sınırlandırması: Kayıt cihazında her daire veya tüm sakinler için tek bir "Kullanıcı" hesabı oluşturun.
• Geçmiş İnceleme Kilitleri: Bu kullanıcı profilinde Geçmiş Kayıt İzleme, Kayıt İndirme, Kamera Yönü Kontrolü (PTZ) ve Sistem Menüsü kutucuklarındaki tüm yetki işaretlerini kaldırın.
• İzleme İzni: Sakinlerin telefonuna yalnızca sokak kapısı, çevre bahçe ve çocuk oyun alanı gibi ortak noktaların Canlı İzleme iznini tanımlayın.
• Adli Vaka Protokolü: Olası bir hırsızlık, hasar veya kaza durumunda geçmiş kayıtlar sadece bina yöneticisi ve kolluk kuvvetleri (Polis/Jandarma) eşliğinde incelenmeli; görüntüler harici bir belleğe aktarılırken mutlaka resmi tutanak düzenlenmelidir.
