AHD Kamera Nedir? Altyapı Özellikleri, Çalışma Mantığı ve Projelendirme

AHD (Analog High Definition) kamera, koaksiyel hat üzerinden ham görüntü sinyalini dijitalleştirmeden yüksek çözünürlükte ileten bir güvenlik altyapısıdır. Analog sinyalin taşıyıcı dalga frekansını modüle ederek 1080p ve üzeri çözünürlükleri geleneksel CCTV kablolama mimarisi ile birleştiren bu sistem, mevcut altyapıya sahip mekanların yüksek bütçeli IP sistemlere geçmeden görüntü kalitesini artırmasını sağlar.

AHD teknolojisi, Nextchip şirketinin geliştirdiği analog yayın standardına dayanır. Kamera sensöründen çıkan ham görüntü, dijital paketlere bölünmeden doğrudan koaksiyel kablo üzerinden DVR (Digital Video Recorder) veya XVR (Extended Video Recorder) kayıt cihazına ulaşır. Görüntünün dijitalleşmesi, sıkıştırılması ve depolanması tamamen kayıt cihazının işlemcisi tarafından gerçekleştirilir.

Bu mimari, canlı izlemede milisaniyelik gecikmeyi (latency) ortadan kaldırır. Sinyal dijital paketlere bölünmediği için canlı görüntü, sensörden monitöre kadar hiçbir tamponlama veya ağ protokolü beklemesi olmadan aktarılır.

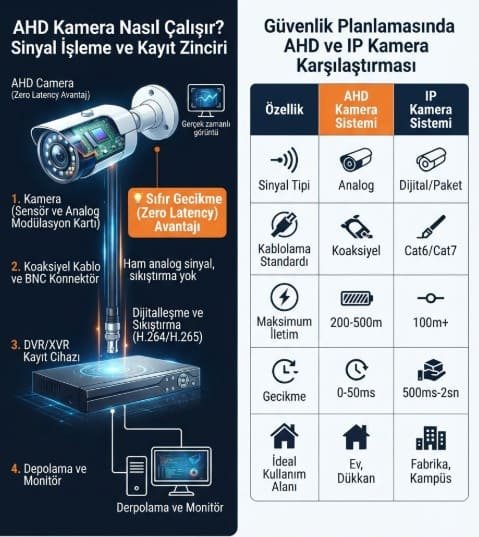

AHD Kamera Nasıl Çalışır? Sinyal İşleme ve Kayıt Zinciri

AHD sistem altyapısı dört temel bileşenden oluşur:

1. Kamera (Sensör ve Analog Modülasyon Kartı): CMOS sensör, gelen ışığı elektrik sinyaline dönüştürür. Kameranın arkasındaki sinyal işleme devresi, bu analog veriyi yüksek frekans taşıyıcı dalga üzerinde modüle eder. Görüntü sıkıştırılmaz; BNC çıkışından ham analog sinyal olarak koaksiyel kabloya iletilir.
2. Koaksiyel Kablo ve BNC Konnektör: RG59 veya RG6 koaksiyel kablo, merkez iletken üzerinden yüksek frekanslı analog görüntü sinyalini taşır. Bakır iletken saflığı, yalıtım kalitesi ve konnektör sıkılığı doğrudan görüntü netliğini etkiler. BNC twist-lock bağlantıları, mekanik titreşime ve oksidasyona karşı dayanıklılık sağlar.
3. DVR/XVR Kayıt Cihazı: Kayıt cihazı, koaksiyel hattan gelen analog sinyali dijitalleştirir. H.264 veya H.265 sıkıştırma algoritmasını kullanarak veriyi depolama birimine aktarır. Aynı zamanda ağ bağlantısı üzerinden uzaktan izleme (P2P, DDNS) ve mobil uygulama desteği sağlar.
4. Depolama (Surveillance HDD) ve Monitör: Güvenlik sınıfı sabit diskler, kesintisiz kayıt döngüsü için optimize edilmiştir. Kayıtlar tarih-saat damgası ile indekslenip hareket tespiti veya zaman dilimine göre geri izlenebilir.

Güvenlik Planlamasında AHD ve IP Kamera Karşılaştırması

AHD ve IP kamera sistemleri, sinyalin işlenme biçimi ve kablolama mimarisi açısından temelden farklılaşır. Her iki teknolojinin de belirli kullanım senaryolarında avantajları ve sınırları vardır. Doğru sistem seçimi, mekanın fiziksel yapısı, genişleme ihtiyacı ve risk profiliyle ilişkilidir.

AHD Kamera Sistemini Oluşturan Temel Donanımlar

AHD altyapısının uzun ömürlü ve arızasız çalışması, doğru bileşenlerin keşif aşamasında belirlenmesine bağlıdır. Sistem tasarımında her bir donanım parçası, mekanın fiziksel yapısı ve risk analizi doğrultusunda seçilmelidir.

📹 AHD Kamera Çeşitleri ve Lens Açısı Seçimi

AHD kameralar gövde tipine göre üç ana kategoride sınıflandırılır:

• Bullet (Tüp Tipi): Dış ortam montajları için tasarlanmış, IP66/IP67 su ve toz geçirmezlik sertifikasına sahip kameralardır. IR LED dizilimi genellikle 20-40 metre gece görüşü mesafesi sağlar.
• Dome (Kubbe Tipi): İç mekan tavanlara monte edilen, geniş görüş açılı kameralardır. Vandalizme karşı dayanıklı polikarbonat gövde yapısı koridor ve lobi gibi alanlarda tercih edilir.
• Turret (Göz Küre Tipi): Dome kamera gibi geniş açılı ancak IR yansıması riski taşımayan tasarımdır. Cam cephe ve vitrin gibi yansıtıcı yüzeylerin bulunduğu noktalarda kullanılır.

Lens açısı (mm) caydırıcılığı doğrudan etkiler. 2.8mm lens geniş alan taraması sağlar ancak detay netliği azalır. 3.6mm veya 6mm lens dar alana odaklanır ve yüz veya plaka gibi detayları daha net yakalar. Keşif safhasında kameranın hangi alanı izleyeceği belirlenmeden montaj yapılmamalıdır.

🔌 Koaksiyel ve CCTV Kablolamada Mesafe Limitleri

AHD altyapısında 2+1 veya 4+1 CCTV kablosu yaygın olarak kullanılır. Kablo yapısı merkez bakır iletken, yalıtım tabakası ve örgü koruyucu kılıftan oluşur. İletken kalitesi sinyal kayıplarını belirler.

RG59 koaksiyel kablo ile ortalama 200-300 metreye kadar kayıpsız iletim sağlanabilirken, mesafenin 400-500 metreye çıktığı fabrika veya geniş saha projelerinde RG6 koaksiyel kablo ve harici besleme planlaması zorunludur. Aksi halde sinyalde karıncalanma ve voltaj düşümü kaynaklı gece görüşü kayıpları oluşur.

💾 DVR ve XVR Kayıt Cihazı: Kanal Sayısı ve Depolama Hesabı

DVR (Digital Video Recorder) analog AHD sinyalini işleyerek dijital kayda dönüştürür. XVR (Extended Video Recorder) ise hibrit yapıdadır; hem AHD hem de IP kameraları aynı kayıt cihazında kullanabilirsiniz.

Kayıt cihazı seçiminde dikkate alınması gereken parametreler:

• Kanal Sayısı: 4, 8, 16 veya 32 kanal seçenekleri mevcuttur. Gelecekte sistem genişletmesi öngörülen projelerde en az 2 boş kanal rezervi bırakılmalıdır.
• Kayıt Çözünürlüğü: DVR'ın desteklediği maksimum çözünürlük kamera çözünürlüğüyle uyumlu olmalıdır (1080p, 5MP vb.).
• Depolama Kapasitesi: 1TB sabit disk 4 kameralı bir sistemde 1080p çözünürlükte ortalama 10-15 gün kayıt tutar. Uzun süreli arşiv gerektiren projelerde 4TB veya 6TB Surveillance HDD tercih edilmelidir.
• Uzaktan Erişim: Cihazın P2P (Peer-to-Peer) veya DDNS (Dinamik DNS) desteği olması, mobil uygulama üzerinden canlı izleme ve kayıt geri izleme imkanı sağlar.

Hangi Mekânlarda AHD Kamera Tercih Edilmelidir?

Her mekanın risk haritası ve altyapı gereksinimleri farklıdır. AHD sistemler belirli yapısal ve operasyonel koşullarda rasyonel bir çözüm sunar. Sistem seçimi bütçeye göre değil, mekanın ihtiyaçlarına göre yapılmalıdır.

🏠 Ev ve Apartman Güvenliği İçin AHD Altyapısı

Müstakil ev, dubleks veya 4-8 daireli apartman yapılarında AHD sistem yeterli caydırıcılık ve kayıt altyapısı sağlar. Giriş kapısı, bahçe, otopark ve merdiven boşluğu gibi kritik noktalar 4-6 kamera ile kapsanabilir. Halihazırda sıva altı koaksiyel kablolaması bulunan eski yapılarda kırma-dökme yapmadan 1-2 gün içinde devreye alınabilir.

🏬 Dükkân, Mağaza ve Küçük İşletmeler İçin Uygunluk Analizi

Perakende mağazası, küçük market, berber/kuaför salonu veya oto tamirhanesi gibi 50-150 m² kapalı alana sahip işletmelerde AHD kamera sistemi temel izleme ve caydırıcılık görevini eksiksiz yerine getirir.

Kasa noktası, giriş-çıkış kapısı, ürün reyon aralığı ve depo alanı gibi stratejik noktaların kapsanması yeterlidir. 4-8 kameralı bir sistem, DVR kayıt cihazı ve monitör ile tamamlanabilir. Ancak gelecekte kamera sayısını artırma planı varsa veya akıllı çevre güvenlik filtreleri (bölge ihlali, nesne tespiti) kullanmak isteniyorsa IP kamera altyapısı tercih edilmelidir.

🏭 Fabrika ve Geniş Tesislerde AHD'nin Teknik Sınırları

Bilecik, Bozüyük ve Eskişehir hattındaki endüstriyel tesislerde 300 metreyi aşan hat mesafeleri, çok sayıda kamera ihtiyacı ve akıllı video analitiği gereksinimleri AHD altyapısının sınırlarını zorlar.

Geniş sahalarda sinyal kaybını önlemek için RG6 koaksiyel kablo ve ara besleme noktaları kullanılsa bile, sistemin modüler genişletilebilirliği kısıtlıdır. DVR cihazındaki BNC port sayısı kadar kamera bağlanabilir; port arttırmak için yeni kayıt cihazı eklemek gerekir ve bu durumda merkezi yönetim zorlaşır.

Bu tip tesislerde IP kamera altyapısı, Cat6 kablolama ve PoE switch mimarisi ile modüler genişleme, uzaktan konfigürasyon ve merkezi yönetim imkanı sağlar.

AHD Kamera Kurulumunda Keşif ve Altyapının Önemi

Güvenlik bir cihaz satın almak değil, bir risk analiz sürecidir. Kamera yalnızca bir araçtır; caydırıcılığı sağlayan unsurlar ise doğru kamera açısı, kör noktasız projelendirme ve kesintisiz kayıt altyapısıdır.

🔍 Saha Keşfi: Kör Nokta Tespiti ve Açı Hesabı

Keşif safhasında mekanın fiziksel özellikleri yerinde analiz edilir:

1. Kamera Montaj Noktaları: Kameranın bağlandığı yükseklik, duvar/tavan malzemesi ve vandalizm riski değerlendirilir. Dış ortamda saçak altı montaj yağmur koruması sağlar.
2. Kablolama Güzergahı: Kablo çekim hattının içinden geçeceği duvarlar, asma tavan boşlukları veya kanal sistemleri tespit edilir. Güzergahta yüksek voltaj hatlarıyla kesişme varsa izolasyon planlanır.
3. Besleme Hesabı: Her kameranın çektiği akım (Amper) ve mesafeye göre voltaj düşümü hesaplanır. Kamera besleme hattında gerilim 12V altına düşerse, gece görüş LED'leri devreye girdiğinde cihaz reset atar.
4. DVR Konumu ve İzleme Ekranı: Kayıt cihazı güvenli bir iç mekana, tercihen kilitli bir dolaba yerleştirilir. İzleme monitörü operatörün rahat izleme yapabileceği açıda konumlandırılır.

⚙️ BNC Sonlandırma ve İzolasyon Tekniği

BNC konnektör montajı doğru yapılmadığında görüntüde kesinti, karıncalanma ve renk bozulması oluşur. Koaksiyel kablo ucundaki merkez iletken ve örgü kılıf kısa devre oluşturmayacak şekilde soyulmalı, konnektör lehim veya sıkıştırma yöntemiyle sabitlenmelidir.

Dış ortam geçişlerinde BNC bağlantı noktaları izole bant ve shrink boru ile nem girişine karşı korunmalıdır. Bilecik ve Eskişehir gibi kış aylarında kar ve buz oluşumunun yoğun olduğu bölgelerde bu izolasyon kritiktir.

AHD Kameralar Hakkında Sıkça Sorulan Sorular

Mevcut eski analog kameramı AHD ile değiştirebilir miyim?

Halihazırdeki koaksiyel kablo hattınız korunabilir; ancak kayıt cihazınızın (DVR) AHD sinyalini işleyecek formatta (AHD/XVR) olması gerekir. Standart CVBS kayıt cihazları AHD sinyalini okuyamaz. Kamera değişiminde kayıt cihazının uyumluluğu mutlaka kontrol edilmelidir.

AHD kamera için internet şart mı?

Yerel kayıt ve monitörden canlı izleme için internet gerekmez. İnternet yalnızca sistemi cep telefonundan uzaktan izlemek istediğinizde gereklidir. DVR cihazının ağ bağlantısı olduğu sürece, P2P veya DDNS yapılandırmasıyla uzaktan erişim sağlanabilir.

AHD sistemler uzun ömürlü müdür?

Cihazın kendisinden ziyade kablolama, BNC bağlantı izolasyonu ve adaptör kalitesi belirleyicidir. Doğru montaj yapıldığında, saf bakır iletkenli koaksiyel kablo ve kaliteli BNC konektörler kullanılarak kurulan sistemler 8-10 yıl arızasız çalışır. Alüminyum alaşımlı kablolar ise 2-3 yıl içinde oksitlenerek sinyal sorunlarına yol açar.

AHD kameralarda maksimum mesafe ne kadar olmalıdır?

RG59 koaksiyel kablo ile ortalama 200-300 metreye kadar kayıpsız iletim sağlanabilir. Mesafenin 400-500 metreye çıktığı fabrika veya geniş saha projelerinde RG6 koaksiyel kablo ve harici besleme planlaması zorunludur. Aksi halde sinyalde karıncalanma ve voltaj düşümü kaynaklı gece görüşü kayıpları oluşur.
