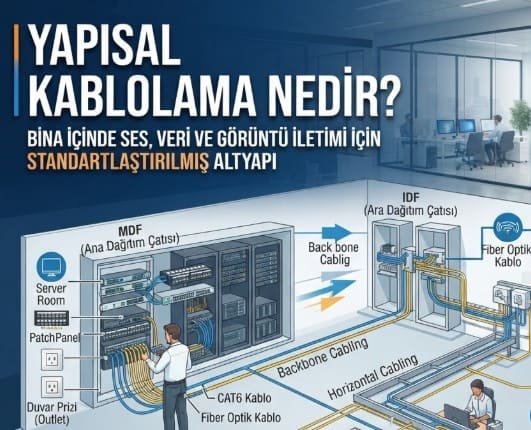

Yapısal Kablolama Nedir?
Yapısal kablolama, ofis, fabrika, depo, mağaza ve kurumsal binalarda veri, ses ve görüntü iletişimi için kullanılan standartlaştırılmış kablo altyapı sistemidir. Düzenli, dokümante edilmiş ve uluslararası standartlara uygun şekilde tasarlanan bu sistem, bilgisayarların, telefonların, güvenlik kameralarının ve diğer network cihazlarının birbiriyle ve internete bağlanmasını sağlar.
Bozüyük Güvenlik Sistemleri olarak Bozüyük, Bilecik ve Eskişehir bölgelerinde yapısal kablolama projelerinde keşif, projelendirme, kurulum ve teknik destek hizmeti sunuyoruz. Cat6, Cat6a ve fiber optik kablo döşeme, patch panel montajı, terminasyon, etiketleme ve sertifikasyon işlemlerini eksiksiz gerçekleştiriyoruz.
Yapısal kablolama, gelecekte ekipman değişikliklerinde veya büyümede altyapıyı yeniden döşeme ihtiyacını ortadan kaldırır. Doğru planlanmış ve kaliteli malzemelerle kurulan sistem 15-20 yıl sorunsuz çalışır. Keşif aşamasında binanın fiziksel yapısını analiz eder, en uygun kablo güzergahlarını belirler ve uzun ömürlü çözümler sunarız.
Yapısal Kablolama ile Normal Kablolama Arasındaki Fark
Normal kablolama genellikle ihtiyaç oldukça rastgele çekilen, düzensiz ve dokümante edilmemiş bağlantılardan oluşur. Yapısal kablolama ise standartlara uygun, organize edilmiş ve profesyonelce kurulmuş bir altyapıdır:
| Özellik | Normal Kablolama | Yapısal Kablolama |
|---|---|---|
| Planlama | İhtiyaç oldukça, plansız | Keşif ve projelendirme ile planlı |
| Düzen | Dağınık, karmaşık | Organize, düzenli, etiketli |
| Standart Uyum | Standart dışı | TIA/EIA, ISO/IEC standartlarına uygun |
| Dokümantasyon | Yok veya eksik | Detaylı kablo şemaları ve raporlar |
| Arıza Giderme | Zor ve zaman alıcı | Kolay, hızlı ve etkili |
| Genişleme | Zorlu, altyapı yeniden yapılmalı | Kolay ve ölçeklenebilir |
| Ömür | Kısa vadeli (2-5 yıl) | Uzun ömürlü (15-20 yıl) |
| Maliyet | Başlangıçta düşük, uzun vadede yüksek | Başlangıçta yatırım, uzun vadede tasarruf |
Yapısal Kablolama Sisteminin Bileşenleri
Profesyonel bir yapısal kablolama sistemi aşağıdaki ana bileşenlerden oluşur:
🔌 Network Kabloları
Cat6, Cat6a veya fiber optik kablolar. Veri iletimi için kullanılan temel kablolama altyapısı. Bozüyük Güvenlik olarak kaliteli, orijinal ve sertifikalı kablolar kullanırız.
📊 Patch Panel
Kablo bağlantılarının toplandığı, düzenlendiği ve yönetildiği merkezi panel. 24 veya 48 portlu patch paneller kullanılır. Tüm kablolar etiketlenerek panele sonlandırılır.
🔧 Kabinet / Rack
Patch panellerin, switch'lerin ve diğer aktif ekipmanların monte edildiği kapalı veya açık tip kabinet sistemi. Düzenli kablo yönetimi ve havalandırma sağlar.
🔗 Kablo Kanalları
Kabloların duvar, tavan veya zemin içinde düzenli şekilde taşınmasını sağlayan kanallar. Estetik görünüm ve kablo koruma sağlar.
🏷️ Etiketleme Sistemi
Her kablonun nereden nereye gittiğini gösteren etiketler. Arıza giderme ve yönetim için kritik öneme sahiptir. Bozüyük Güvenlik olarak tüm kabloları standartlara uygun etiketleriz.
🔌 RJ45 Soketler
Kullanıcı tarafında cihazların bağlandığı duvar prizleri. Keystone jack veya surface mount tipi soketler kullanılır.
🌐 Network Switch
Patch panel'den gelen kabloların bağlandığı ve ağ trafiğinin yönetildiği aktif network cihazı. Managed veya unmanaged switch seçenekleri vardır.
📡 Fiber Optik Ekipmanları
Uzun mesafe ve yüksek hız gerektiren projelerde fiber optik kablo, fiber patch paneller, splice kutuları ve dönüştürücüler kullanılır.
Cat5e, Cat6, Cat6a ve Fiber Optik Kablo Karşılaştırması
Yapısal kablolama projelerinde farklı kablo türleri kullanılır. Her kablo türünün kendine özgü özellikleri ve kullanım alanları vardır:
| Özellik | Cat5e | Cat6 | Cat6a | Fiber Optik |
|---|---|---|---|---|
| Maksimum Hız | 1 Gbps | 1 Gbps (100m) 10 Gbps (55m) |
10 Gbps | 100+ Gbps |
| Frekans | 100 MHz | 250 MHz | 500 MHz | Işık tabanlı |
| Maksimum Mesafe | 100 metre | 100 metre | 100 metre | 2+ km (tek mod) |
| Elektromanyetik Girişim | Orta hassasiyet | Düşük hassasiyet | Çok düşük | Bağışık |
| Kurulum Maliyeti | En düşük | Orta | Yüksek | En yüksek |
| Kullanım Alanı | Eski sistemler | Ofis, küçük işletme | Fabrika, veri merkezi | Binalar arası, yüksek hız |
| Önerilen Proje | Artık önerilmez | Standart projeler | Gelecek garantili | Kampüs, backbone |
Bozüyük Güvenlik olarak yeni projelerde minimum Cat6 kablo kullanımını öneriyoruz. Cat6a ise gelecekte 10 Gbps hız ihtiyacı olacak projelerde tercih edilmelidir. Fabrika, veri merkezi veya gürültülü ortamlarda Cat6a veya fiber optik kablo zorunludur. Keşif sonrası projenize en uygun kablo tipini belirleriz.
Yapısal Kablolama Kurulum Süreci
Bozüyük Güvenlik Sistemleri olarak yapısal kablolama projelerini aşağıdaki süreçlerle gerçekleştiriyoruz:
Keşif ve Analiz
Binanın fiziksel yapısı, oda dağılımı, kablo güzergahları, elektrik panosu konumu ve kullanıcı ihtiyaçları yerinde incelenir. Sorunlu alanlar tespit edilir.
Projelendirme
Nokta sayısı, kablo türü, patch panel sayısı, kabinet büyüklüğü ve maliyet belirlenir. Teknik çizim ve kablo şemaları hazırlanır.
Malzeme Temini
Projeye uygun orijinal ve sertifikalı kablolar, patch paneller, soketler, kanallar ve ekipmanlar temin edilir. Kalite kontrolü yapılır.
Kablo Döşeme
Kablolar belirlenen güzergahlardan (tavan, duvar içi, kanal) çekilir. Kablo bükülme yarıçapları ve gerilme limitlerine uyulur. Etiketleme yapılır.
Patch Panel Montajı
Kabinet kurulumu, patch panellerin montajı ve kabloların panele terminasyonu (sonlandırma) gerçekleştirilir. Her port etiketlenir.
Soket Takılması
Kullanıcı tarafında RJ45 soketler duvara monte edilir, kablolar sokete sonlandırılır ve test edilir. Etiketleme tamamlanır.
Test ve Sertifikasyon
Tüm noktalar kablo test cihazı ile kontrol edilir. Sinyal kalitesi, süreklilik, pin dizilimi ve hız testleri yapılır. Raporlar hazırlanır.
Dokümantasyon ve Teslim
Kablo şemaları, test raporları, etiket listeleri ve bakım önerileri müşteriye teslim edilir. Kullanıcı eğitimi verilir.
Yapısal Kablolama Sisteminin Avantajları
Profesyonel yapısal kablolama sistemi kurmanın işletmenize sağlayacağı avantajlar:
- Uzun Ömürlü Altyapı: Doğru planlanmış ve kaliteli malzemelerle kurulan sistem 15-20 yıl sorunsuz çalışır. Ekipman değişikliklerinde altyapı yenilenmez.
- Hızlı Arıza Giderme: Etiketli ve dokümante edilmiş sistem sayesinde arıza giderme süreleri minimize edilir. Hangi kablonun nereye gittiği kolayca bulunur.
- Kolay Genişleme: Yeni kullanıcı ekleme, oda değişiklikleri veya ekipman güncellemelerinde altyapı yeniden döşenmez. Mevcut sistem üzerinden kolayca genişletilir.
- Yüksek Performans: Standartlara uygun kurulum sayesinde network hızı optimize edilir, veri kayıpları önlenir ve sistem stabilitesi sağlanır.
- Düzenli ve Estetik: Kabloların düzenli şekilde kanallardan geçmesi hem estetik görünüm sağlar hem de güvenlik riski oluşturmaz.
- Maliyet Tasarrufu: İlk yatırım daha yüksek olsa da uzun vadede arıza giderme, yeniden kablolama ve iş gücü kaybı maliyetlerinden tasarruf sağlanır.
- Standart Uyum: Uluslararası standartlara uygun kurulum sayesinde farklı marka ekipmanlar sorunsuz çalışır ve garanti koşulları korunur.
- Esneklik: İşletmenizin büyümesine paralel olarak altyapı kolayca genişletilebilir. Yeni teknolojilere (PoE, Wi-Fi 6, IoT) uyum kolaydır.
Yapısal Kablolama Hangi Mekanlarda Yapılır?
Bozüyük Güvenlik Sistemleri olarak aşağıdaki mekan türlerinde yapısal kablolama hizmeti sunuyoruz:
🏢 Ofisler ve İş Merkezleri
Çok katlı ofis binaları, açık ofisler, çalışma alanları, toplantı odaları ve yönetim katları için Cat6 veya Cat6a kablolama.
🏭 Fabrika ve Üretim Tesisleri
Endüstriyel ortamlar için gürültü ve elektromanyetik girişime dayanıklı Cat6a veya fiber optik kablolama sistemi.
📦 Depo ve Lojistik Merkezleri
Geniş alanlarda uzun mesafe kablo döşeme, barkod okuyucu bağlantıları, güvenlik kameraları ve kablosuz access point altyapısı.
🏪 Mağaza ve AVM
Kasa sistemleri, POS cihazları, güvenlik kameraları, Wi-Fi altyapısı ve dijital ekranlar için yapısal kablolama.
🏫 Okul ve Eğitim Kurumları
Derslikler, laboratuvarlar, idari ofisler ve yurtlar için geniş kapsamlı network altyapısı kurulumu.
🏥 Hastane ve Sağlık Tesisleri
Yüksek güvenilirlik gerektiren medikal ekipmanlar, hasta kayıt sistemleri ve görüntüleme cihazları için özel kablolama.
🏨 Otel ve Konaklama
Odalar, resepsiyon, restaurant ve ortak alanlar için konuk Wi-Fi ve yönetim network altyapısı.
🏘️ Apartman ve Siteler
Daire içi network altyapısı, ortak alan güvenlik kameraları ve kapı telefonu sistemleri için kablolama.
Bozüyük Güvenlik olarak Bozüyük, Bilecik ve Eskişehir bölgelerinde yapısal kablolama hizmeti sunuyoruz. Keşif için ücretsiz yerinde ziyaret yapıyor, projenizi analiz ediyor ve detaylı fiyat teklifi sunuyoruz. Proje sonrası teknik destek ve bakım hizmeti veriyoruz.
Neden Bozüyük Güvenlik ile Çalışmalısınız?
Yapısal kablolama projeniz için Bozüyük Güvenlik Sistemleri'ni tercih etmenizin nedenleri:
- Keşif ve Projelendirme: Her proje öncesi ücretsiz keşif yapıyor, binanın fiziksel yapısını analiz ediyor ve detaylı proje hazırlıyoruz. Gelecekteki genişleme ihtiyaçları da göz önüne alınır.
- Kaliteli Malzeme Kullanımı: Orijinal, sertifikalı ve uluslararası standartlara uygun Cat6, Cat6a ve fiber optik kablolar kullanıyoruz. Sahte veya düşük kaliteli malzeme kullanmıyoruz.
- Standartlara Uygun Kurulum: TIA/EIA ve ISO/IEC standartlarına tam uyumlu kurulum yapıyoruz. Kablo bükülme yarıçapları, gerilme limitleri ve terminasyon kurallarına titizlikle uyulur.
- Eksiksiz Etiketleme: Tüm kablolar, patch panel portları ve soketler standartlara uygun etiketlenir. Gelecekte arıza giderme ve yönetim kolaylaşır.
- Test ve Sertifikasyon: Kurulum sonrası profesyonel kablo test cihazı ile tüm noktalar test edilir. Sinyal kalitesi, süreklilik ve hız raporları müşteriye teslim edilir.
- Dokümantasyon: Detaylı kablo şemaları, test raporları, etiket listeleri ve bakım önerileri içeren dokümantasyon paketi teslim edilir.
- Teknik Destek: Kurulum sonrası teknik destek hizmeti sunuyoruz. Sorun yaşandığında hızlı müdahale ve çözüm sağlıyoruz.
- Yerel Hizmet: Bozüyük, Bilecik ve Eskişehir bölgesinde hizmet veriyoruz. Keşif ve kurulum için hızlı ulaşım avantajı sunuyoruz.
Sık Sorulan Sorular
Yapısal kablolama maliyeti nasıl hesaplanır?
Maliyet, nokta sayısı, kablo tipi (Cat6/Cat6a/fiber optik), bina yapısı, mesafe ve kullanılacak ekipmanlara göre değişir. Keşif sonrası detaylı projelendirme ile net maliyet belirlenir. Bozüyük Güvenlik olarak ücretsiz keşif ve fiyat teklifi hizmeti sunuyoruz.
Cat6 mı Cat6a mı tercih etmeliyim?
Standart ofis ve küçük işletmeler için Cat6 yeterlidir. Fabrika, veri merkezi, gürültülü ortamlar veya gelecekte 10 Gbps hız ihtiyacı olacak projelerde Cat6a tercih edilmelidir. Keşif sonrası projenize en uygun kablo tipini öneriyoruz.
Kurulum ne kadar sürer?
Süre proje büyüklüğüne göre değişir. Küçük ofisler (10-20 nokta) 1-3 gün, orta ölçekli projeler (50-100 nokta) 1-2 hafta, büyük tesisler 2-4 hafta sürebilir. Keşif sonrası net zaman tahmini verilir.
Mevcut eski kabloları kullanabilir miyiz?
Cat5 veya daha eski kablolar 1 Gbps üzeri hızları desteklemez ve günümüz standartlarına uygun değildir. Yeni projede minimum Cat6 kablo kullanımını öneriyoruz. Mevcut kablolar test edilerek durumu değerlendirilir.
Kablosuz Wi-Fi varken neden kablolu network?
Wi-Fi hareketli cihazlar için idealdir ancak sabit bilgisayarlar, sunucular, IP kameralar ve network ekipmanları için kablolu bağlantı daha hızlı, güvenilir ve stabil performans sağlar. Kablosuz bağlantı kesintilere açıktır.
Garanti ve teknik destek sunuyor musunuz?
Evet, kurulum işçiliği ve kullandığımız malzemeler için garanti sunuyoruz. Kurulum sonrası teknik destek hizmeti veriyoruz. Sorun yaşandığında hızlı müdahale ve çözüm sağlıyoruz.
PoE (Power over Ethernet) destekliyor mu?
Cat6 ve Cat6a kablolar PoE ve PoE+ standartlarını destekler. IP kameralar, access pointler ve IP telefonlar ek güç kablosu olmadan network kablosu üzerinden beslenir. Bu özellik keşif aşamasında planlanır.
Binalar arası bağlantı yapılabilir mi?
Evet, binalar arası bağlantılar için fiber optik kablo kullanılır. Fiber optik kablo uzun mesafelerde (2+ km) yüksek hızlı ve güvenilir veri iletimi sağlar. Dış ortam koşullarına dayanıklı özel fiber kablo kullanılır.
