Patch Panel Sonlandırma (Terminasyon) Nedir?
Patch panel sonlandırma (terminasyon), yapısal kablolama sistemlerinde Cat5e, Cat6 veya Cat6a gibi network kablolarının patch panel üzerine profesyonel standartlarda bağlanması işlemidir. Bu işlem, binanın farklı noktalarından gelen kabloların merkezi bir noktada (sistem odasında) düzenli, test edilebilir ve yönetilebilir şekilde toplanmasını sağlar.

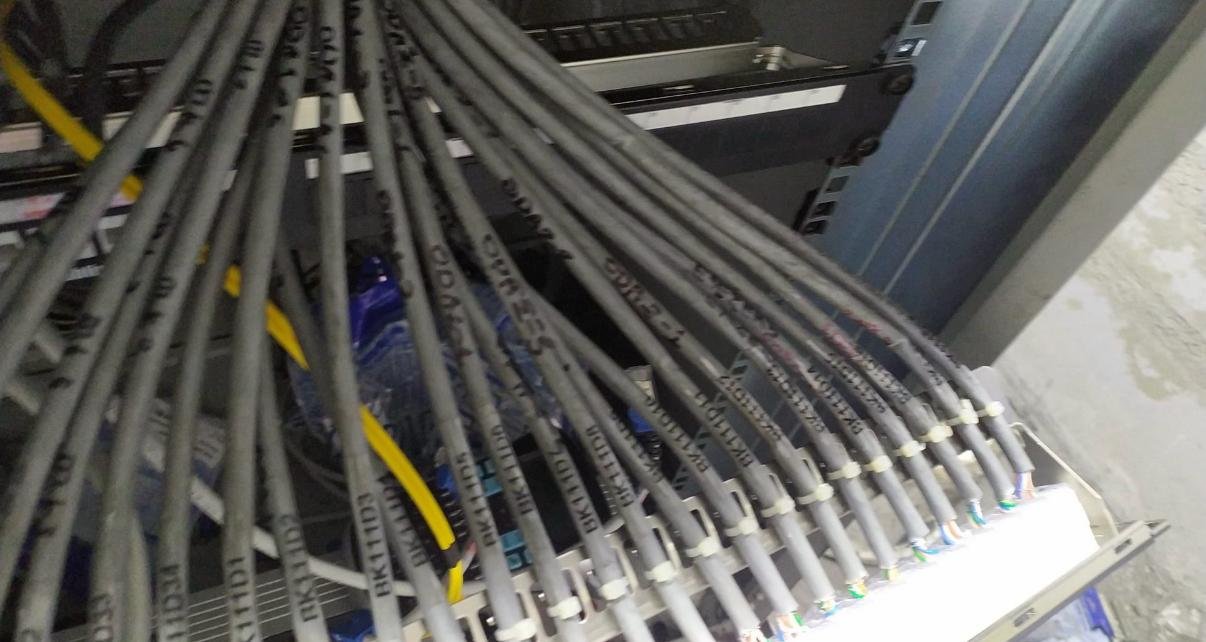

Bozüyük Güvenlik Sistemleri olarak gerçekleştirdiğimiz bu çalışmada, yukarıdaki referans görsellerinde görebileceğiniz gibi, Cat6 UTP kablo sonlandırma , T568B renk kodlama standardı , profesyonel punch down işlemi , sinyal kalitesi testi ve sistematik port etiketleme işlemlerini TIA/EIA-568 standartlarına uygun şekilde tamamladık.
Yanlış renk sıralaması, gevşek bağlantı veya fazla kablo soyma işlemi ağ hızında %50-70 düşüşe, paket kaybına ve bağlantı kopmalarına yol açar. Bozüyük Güvenlik Sistemleri olarak her sonlandırma işleminde sertifikalı kablo test cihazı ile doğrulama yapıyoruz.
Yapısal Kablolama ve Patch Panel Sistemi Nedir?
Yapısal kablolama (structured cabling), bir binanın tüm telekomünikasyon ihtiyaçlarını (data, ses, video) karşılayan standartlaştırılmış kablo altyapısıdır. Patch panel ise bu altyapının merkezi bağlantı noktasıdır.
Sistem Nasıl Çalışır?
- 1. Duvar Prizleri (Data Outlet): Ofislerde, odalarda, çalışma alanlarında kullanıcıların bağlandığı RJ45 soketler
- 2. Yatay Kablolama: Duvar prizlerinden sistem odasına gelen Cat6 veya Cat6a kablolar (maksimum 90 metre)
- 3. Patch Panel: Tüm kabloların sonlandırıldığı merkezi bağlantı paneli (genellikle 24 veya 48 port)
- 4. Patch Kablolar: Patch panel ile network switch arasındaki kısa ethernet kabloları (0.5m-2m)
- 5. Network Switch: Tüm portları birbirine bağlayan ve internete çıkış sağlayan aktif cihaz
Neden Patch Panel Kullanılır?
Kabloları doğrudan switch'e bağlamak yerine patch panel kullanmanın önemli avantajları vardır:
- Kabloların korunması (switch portlarına aşırı yük binmez)
- Kolay yönetim ve yeniden yapılandırma
- Arıza tespiti ve sorun giderme kolaylığı
- Sistematik etiketleme ve dokümantasyon imkanı
- Gelecekte switch değişiminde kolaylık
Bu Projede Gerçekleştirilen İşlemler
Görsellerde sunulan çalışmada aşağıdaki profesyonel işlemler gerçekleştirilmiştir:
🔧 Kablo Hazırlama
Cat6 UTP kabloların dış kılıfı 25-30 mm soyuldu. İç bükümlü çiftler (twisted pair) zarar görmeden açıldı. Kablo kalkanı (varsa) düzenlendi.
🎨 T568B Renk Kodlama
Sekiz adet iletken tel T568B standardına göre sıralandı: Beyaz-Turuncu, Turuncu, Beyaz-Yeşil, Mavi, Beyaz-Mavi, Yeşil, Beyaz-Kahverengi, Kahverengi.
🔨 Punch Down İşlemi
110 tipi punch down tool kullanılarak her kablo IDC (Insulation Displacement Contact) konektöre bastırıldı. Fazla kablo kesildi.
✅ Sinyal Testi
Kablo test cihazı (cable tester) ile tüm portların pin dizilimi, bağlantı sürekliliği ve sinyal kalitesi test edildi.
🏷️ Sistematik Etiketleme
Her port numaralandırıldı. Departman, oda veya lokasyon bilgisi eklendi. Hem patch panel hem de duvar prizi etiketlendi.
📋 Dokümantasyon
Port haritası oluşturuldu. Hangi portun hangi odaya gittiği Excel tablosunda kayıt altına alındı. Müşteriye teslim edildi.
T568A ve T568B Renk Kodlama Standartları
Ethernet kablo sonlandırmada iki yaygın renk kodlama standardı bulunur: T568A ve T568B. Bu standartlar, sekiz iletkeni hangi sırada bağlayacağınızı belirler.
🎨 T568B Renk Sıralaması (En Yaygın - Projemizde Kullanılan)
🎨 T568A Renk Sıralaması (Alternatif)
Aynı projede hem T568A hem T568B karışık kullanılmamalıdır! Bir standart seçilip tüm sonlandırmalarda aynı standart uygulanmalıdır. Türkiye'de %95 oranında T568B tercih edilir. Her iki uç da aynı standartla sonlandırılmalıdır.
Patch Panel Sonlandırma — Adım Adım
Bozüyük Güvenlik Sistemleri olarak uyguladığımız profesyonel sonlandırma süreci:
Kablonun hasarsız geldiği kontrol edilir. Eğilme, ezilme veya kırık varsa değiştirilir.
Kablo sıyırıcı ile dış kılıf 25-30 mm soyulur. İç kablolara zarar verilmemeye dikkat edilir.
4 çift bükümlü kablo (twisted pair) dikkatlice açılır. Büküm olabildiğince korunur (sinyal kalitesi için).
8 iletken T568B standardına göre sıralanır. Renk hatası yapmamak için şablon kullanılır.
110 tipi punch down tool ile her kablo IDC konektöre bastırılır. Fazla kablo otomatik kesilir.
Dış kılıf patch panelin kablo tutucu kısmına plastik bağ veya klips ile sabitlenir.
Kablo test cihazı ile pin dizilimi ve bağlantı sürekliliği kontrol edilir. Hata varsa düzeltilir.
Port numarası ve lokasyon bilgisi yazılır. Etiket patch panele yapıştırılır.
Kullanılan Araçlar ve Ekipmanlar
Profesyonel patch panel sonlandırma için aşağıdaki araçlar ve ekipmanlar kullanılır:
110 veya Krone tipi, IDC konektöre kablo bastırma ve kesme işlemi için
Dış kılıfı zarar vermeden soyma işlemi için ayarlanabilir bıçak
Pin dizilimi, bağlantı sürekliliği ve sinyal kalitesi testi için
Kablo düzeltme, büküm açma ve kırpma işlemleri için
Profesyonel ısı transfer etiket veya lazer yazıcı, kalıcı etiketleme için
Plastik kablo bağları, kablo yönetimi ve düzenleme için
Malzeme Listesi
- Patch Panel: 24 veya 48 port, Cat6 UTP, 19" rack montaj, 1U yükseklik
- Cat6 UTP Kablo: 23 AWG, %100 bakır iletken, 305 metre kutu
- Kablo Yönetim Paneli: 1U veya 2U yatay tip, plastik kablo bağı destekli
- Etiket: Isıyla küçülen tip veya yapışkanlı profesyonel etiket
Sistematik Etiketleme Yöntemleri
Profesyonel bir yapısal kablolama sisteminde etiketleme, gelecekteki yönetim ve sorun giderme için kritik öneme sahiptir. Bozüyük Güvenlik Sistemleri olarak TIA-606-B standardına uygun etiketleme uyguluyoruz.
Etiketleme Yaklaşımları
- Numarasal: Port 1, Port 2, Port 3... (basit ama lokasyon bilgisi yok)
- Departman Bazlı: MUH-01, MUH-02 (Muhasebe departmanı port 1, 2)
- Kat ve Oda Bazlı: 2K-205-A, 2K-205-B (2. kat, oda 205, port A ve B)
- Kombinasyon: 2F-HR-01 (2nd Floor, Human Resources, port 01)
Etiketleme En İyi Uygulamaları
- Hem patch paneli hem de duvar prizi etiketlenmeli (çift yönlü iz sürme)
- Etiketler kalıcı, silinmez mürekkeple yazılmalı
- Isıyla küçülen etiket kullanılması önerilir (asla sökülmez)
- Renk kodlama kullanılabilir (mavi: veri, yeşil: VoIP, turuncu: güvenlik kameraları)
- Port haritası Excel veya yazılımda saklanmalı
- Değişiklikler mutlaka güncellenmeli
Tüm sonlandırma projelerimizde size Excel formatında port haritası teslim ediyoruz. Hangi portun hangi odaya, masaya veya cihaza gittiği detaylı şekilde belgeleniyor. Gelecekte bakım veya genişleme ihtiyacında bu harita büyük kolaylık sağlıyor.
Test ve Doğrulama İşlemleri
Sonlandırma işlemi tamamlandıktan sonra mutlaka test edilmelidir. Bozüyük Güvenlik Sistemleri olarak her projede aşağıdaki testleri gerçekleştiriyoruz:
1. Kablo Test Cihazı ile Temel Test
- Continuity Test (Süreklilik): 8 pinin de düzgün bağlı olduğunu kontrol eder
- Pin Mapping (Pin Dizilimi): Renk sıralamasının doğru olduğunu gösterir
- Short Circuit (Kısa Devre): Kablolar arası temas olup olmadığını tespit eder
- Open Circuit (Açık Devre): Kopuk kablo veya bağlantı hatası tespit eder
2. Sertifikasyon Test Cihazı (İsteğe Bağlı)
- TIA/EIA-568 standartlarına uygunluk sertifikasyonu
- Maksimum veri hızı testi (Gigabit Ethernet için 1000 Mbps)
- NEXT, FEXT, Return Loss gibi ileri seviye parametreler
- Test raporu PDF olarak kaydedilir ve müşteriye sunulur
3. Canlı Bağlantı Testi
- Bilgisayar patch panele bağlanır, IP adresi alıp almadığı kontrol edilir
- Ping testi yapılır (gecikme ve paket kaybı ölçülür)
- Hız testi yapılır (örn: iperf veya speedtest)
- Gerçek kullanım senaryoları test edilir
Sık Yapılan Hatalar ve Sonuçları
| Hata | Neden | Sonuç | Çözüm |
|---|---|---|---|
| Yanlış Renk Sıralaması | T568A/B karışımı veya yanlış pin sırası | Bağlantı yok veya çok düşük hız | Kabloyu çıkarıp doğru sırayla yeniden sonlandır |
| Fazla Kablo Soyma | Dış kılıf 30 mm'den fazla soyulması | Parazit (crosstalk), düşük hız, sinyal kaybı | Büküm en az 13 mm patch panel girişine kadar korunmalı |
| Gevşek Punch Down | Yetersiz basınç veya yanlış açı | Aralıklı bağlantı kopması, yavaş internet | Punch down tool'u %100 bastır, "klik" sesi duyulmalı |
| Kablo Hasarı | Punch down sırasında iletken kırılması | Açık devre, bağlantı yok | Hasarlı kabloyu çıkar, yeni kablo ile sonlandır |
| Kılıf Sabitleme Yok | Dış kılıf patch panele sabitlenmemiş | Zaman içinde kablo çekilirse bağlantı kopar | Plastik bağ veya klips ile dış kılıfı sabitle |
| Test Edilmemiş | Sonlandırma sonrası test atlanmış | Kullanıcı bağlandığında sorun tespit edilir | Mutlaka kablo test cihazı ile her portu test et |
Profesyonel Sonlandırma ve Etiketleme Avantajları
⚡ Maksimum Performans
Doğru sonlandırma ile Gigabit hızlara ulaşılır. Paket kaybı ve gecikme minimuma iner.
🔧 Kolay Yönetim
Etiketli sistem sayesinde arıza tespiti ve yeni kullanıcı ekleme 10 kat hızlanır.
💰 Maliyet Tasarrufu
Hatalı sonlandırma nedeniyle tekrar çalışma ve zaman kaybı yaşanmaz. İlk seferinde doğru yapılır.
📈 Gelecek Güvencesi
Cat6 sonlandırma ile 10 Gigabit Ethernet'e hazır altyapı oluşturulur. Uzun yıllar kullanılır.
🛡️ Güvenilirlik
Test edilmiş ve onaylanmış bağlantılar ile ağ kesintileri önlenir. SLA hedeflerine ulaşılır.
📋 Dokümantasyon
Detaylı port haritası ile sistemin tamamı belgelenir. Yeni IT personeli kolayca adapte olur.
Sık Karşılaşılan Sorunlar ve Çözümleri
🔴 Port çalışmıyor, test cihazında tüm pinler yanmıyor
Yanlış renk sıralaması veya gevşek punch down işlemi nedeniyle olabilir. Portun her iki ucunu da (duvar prizi ve patch panel) kablo test cihazı ile kontrol edin. Hatalı ucu yeniden sonlandırın. Punch down tool'u tam bastırdığınızdan emin olun.
📉 Bağlantı var ama hız çok düşük (10 Mbps veya 100 Mbps)
Genellikle bir veya iki pinin bağlantı sorunu vardır. Gigabit Ethernet 8 pini de kullanır, eksik pin varsa hız düşer. Test cihazı ile her pini tek tek kontrol edin. Ayrıca fazla kablo soyma nedeniyle büküm bozulmuş olabilir (13 mm kuralı).
⚠️ Aralıklı bağlantı kopmaları oluyor
Gevşek punch down veya kırık kablo nedeniyle olabilir. Kablo çekildiğinde veya hareket ettirildiğinde kopuyorsa dış kılıf patch panele sabitlenmemiştir. Plastik bağ ile sabitleyin. Sorun devam ederse o portu yeniden sonlandırın.
🔧 Punch down tool ile kablo kesilmiyor
Punch down tool'un kesici bıçağı körleşmiş olabilir. Yedek bıçak takın. Alternatif olarak 110 tipi yerine Krone tipi kullanın veya kesiyi manuel yapın (kesiciyle).
🏷️ Etiketler zamanla siliyor veya düşüyor
Yapışkanlı etiket yerine ısıyla küçülen etiket kullanın. Lazer yazıcı ile basılan etiketler daha kalıcıdır. Alternatif olarak profesyonel etiket yazıcı (Brother P-Touch gibi) kullanın.
Sıkça Sorulan Sorular
Cat5e ile Cat6 arasındaki fark nedir?
Cat5e maksimum 1 Gigabit (1000 Mbps) hızı desteklerken, Cat6 10 Gigabit (10000 Mbps) hızı 55 metreye kadar destekler. Cat6 ayrıca daha az parazit yapar (daha iyi bükülme, daha kalın iletken). Yeni projeler için Cat6 tercih edilmelidir.
T568A ile T568B arasındaki performans farkı var mı?
Hayır, performans açısından hiçbir fark yoktur. Her ikisi de aynı hızı ve kaliteyi sağlar. Türkiye'de T568B daha yaygındır ve eski telefon sistemleriyle uyumludur. Önemli olan: aynı projede her iki uçta da aynı standardı kullanmaktır.
Punch down tool olmadan sonlandırma yapabilir miyim?
Teoride mümkün ama kesinlikle önerilmez. Tornavida ile yapılan sonlandırmalar gevşek kalır, sinyal kalitesi düşük olur ve zamanla sorun çıkarır. 110 tipi punch down tool 100-300 TL arası, profesyonel iş için zorunlu bir yatırımdır.
24 port patch panel kaç metreden fazla kablo taşıyabilir?
Patch panel pasif bir cihazdır, mesafe sınırı patch panelden değil Ethernet standardından gelir. Maksimum 90 metre yatay kablolama + 10 metre patch kablo = 100 metre toplam. Daha uzun mesafeler için fiber optik kullanılmalıdır.
Sonlandırma sonrası garanti veriyor musunuz?
Evet. Bozüyük Güvenlik Sistemleri olarak tüm patch panel sonlandırma işlerimizde 2 yıl işçilik garantisi veriyoruz. Test cihazı ile onaylanmış portlarda sorun çıkarsa ücretsiz yeniden sonlandırma yapıyoruz.
Mevcut patch panel yeniden sonlandırılabilir mi?
Evet, ancak IDC konektörler çok kez kullanıldıktan sonra eskir. 2-3 sonlandırmadan sonra yeni patch panel kullanılması önerilir. Eğer mevcut patch panel 10 yaşından büyükse mutlaka değiştirilmelidir.
